Σύνδεση των led σε πλαφονιέρα από ST
Σύνδεση των led σε πλαφονιέρα από ST
Σύνδεση των led σε πλαφονιέρα από ST
Αποστάλθηκε από: giorgosk
Ημερομηνία: 27 Αυγούστου 2008

Βήμα 1ο

Αφαιρούμε το πλαστικό τμήμα δίπλα από τα πεντάλ και ξεκουμπώνουμε την πλαφονιέρα.



Βήμα 2ο

Με ένα κομμάτι σύρμα διπλωμένο σαν ατσαλίνα περνάμε το καλώδιο με κατεύθυνση από την κολώνα του οδηγού προς την πλαφονιέρα. Καλό είναι το καλώδιο που θα βγει στην πλαφονιέρα να προεξέχει λίγο. Προσοχή να μην γδαρθεί το καλώδιο όταν θα τραβάμε το σύρμα και το καλώδιο μαζί.



Βήμα 3ο

Περνάμε το καλώδιο μέσα από την κολώνα του συνοδηγού ανασηκώνοντας ελαφρά το λάστιχο και στη συνέχεια περνάμε το καλώδιο πίσω από τα πλαστικά που είναι κάτω από το τιμόνι και στη συνέχεια το περνάμε από το σημείο που αφαιρέσαμε το πλαστικό ώστε να βγει πίσω από τον αναπτήρα. Για την καλύτερη στήριξη χρησιμοποιούμε πλαστικά κλιπς.

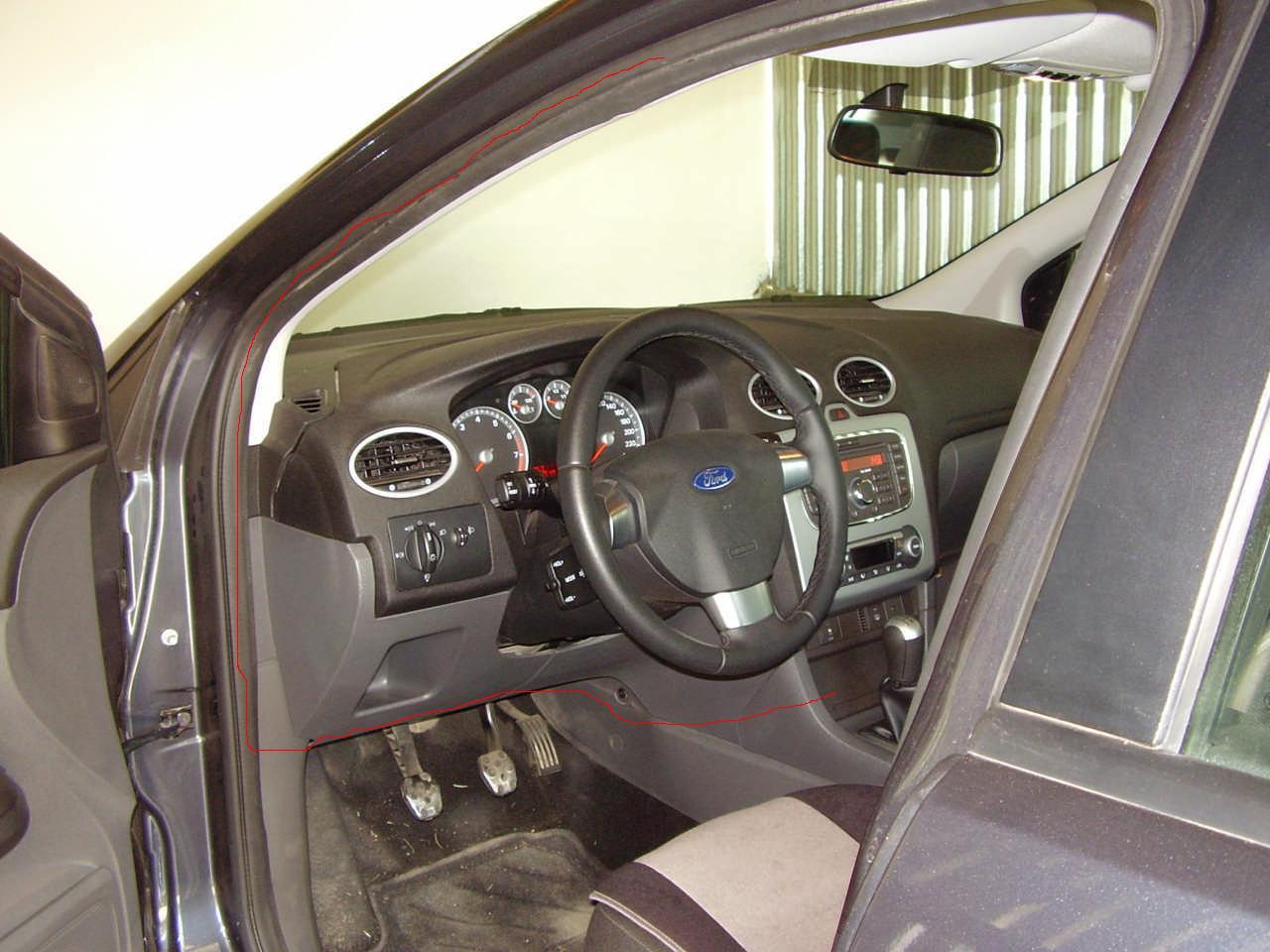

Η πορεία του καλωδίου φαίνεται στη διπλανή φωτογραφία.



Βήμα 4ο

Συνδέουμε το ένα άκρο του καλωδίου στην πλαφονιέρα στο ελεύθερο χάλκινο λαμάκι. Καλύπτουμε τη σύνδεση με μονωτική ταινία για προστασία.



Βήμα 5ο

Συνδέουμε το άλλο άκρο του καλωδίου στο φις του λαμπτήρα του αναπτήρα.
Αν θέλουμε να ανάβει και ο λαμπτήρας του αναπτήρα βάζουμε ένα ''κλέφτη ρεύματος''.



Βήμα 6ο

Η πλαφονιέρα είναι έτοιμη και τα led ανάβουν παράγοντας ένα ωραίο κόκκινο χρώμα

Καλή επιτυχία !!!!!!!!
